خشک کن دوار - ROT3

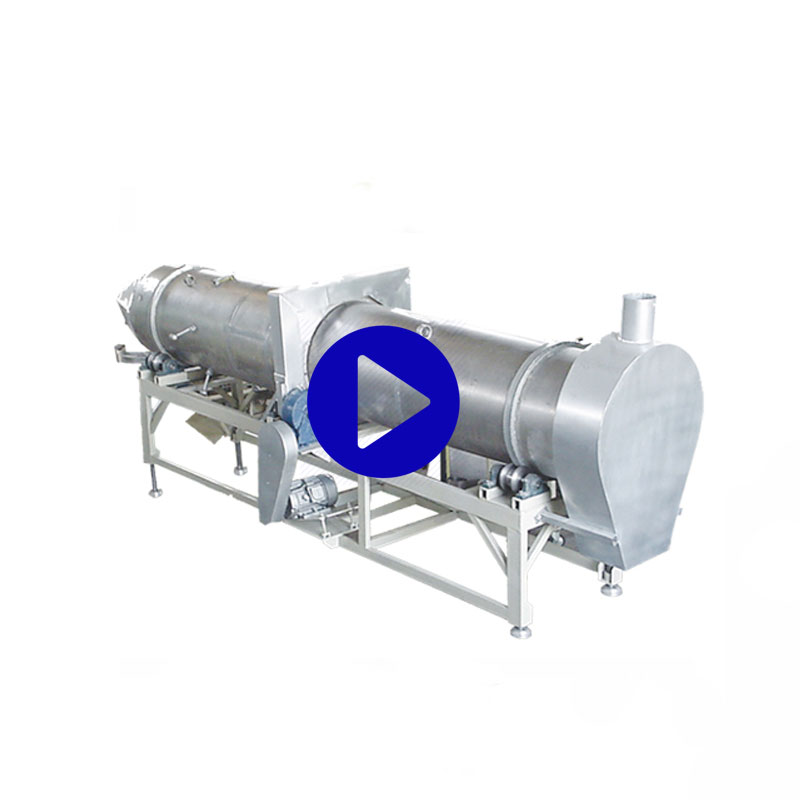

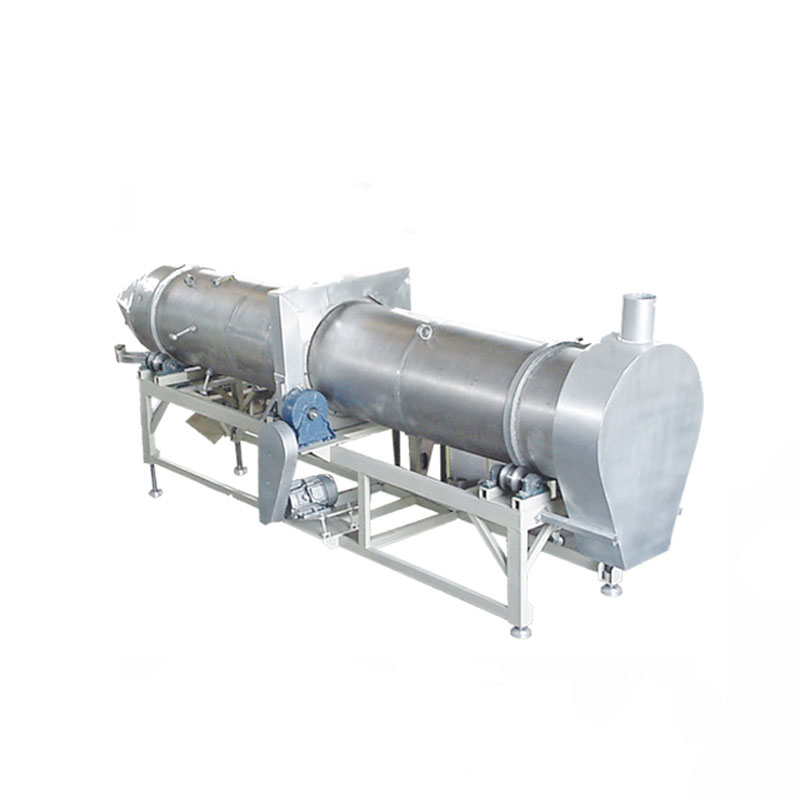

معرفی خشک کن دوار



 خشک کن دوار محصولی که در این قسمت به آن می پردازیم دستگاهی است برای خشک کردن مواد با جریان هوای گرم و یا گازهای گرم حاصل از احتراق مشعل. وجه مشخصه روتاری درایر یا خشک کن دوار پیوسته بودن آن به این معنی که مواد بصورت جریان جاری از ورودی به خروجی بصورت پیوسته به کمک شیب بدنه و همچنین جریان موافق هوا هدایت می شوند.روتاری درایر را می توان با هوای گرم در هواساز به کمک شعله مشعل گرم شده است کار کندو یا مستقیما در مجاورت گازهای حاصل از سوخت و احتراق مشعل با مواد رطوبت خود را از دست دهند.شعله مستقیم بیشتر در مورد مواد معدنی کاربرد دارد و هوای گرم حاصل از هواساز در موارد غذایی خوراک دام و طیور، پوشال چوب،خمیر کاغذ، کود شیمیایی، خشک کردن ضایعات چرخ شده و سایر موارد مشابه کاربرد دارد.

ظرفیت تقریبی داخل جدول مشخصات بر اساس ابعاد بدنه و بصورت خیلی کلی برآورده شده است. ظرفیت دقیق این نوع خشک کن ه بر اساس ظرفیت مورد نیاز تبخیرآب در ساعت قابل محاسبه است. در این صورت خریدار می باید اطلاعاتی مانند رطوبت مواد ورودی، رطوبت مواد خروجی، ظرفیت مورد نیاز مواد خشک یا مرطوب را در اختیار شرکت قرار دهد تا انتخاب دقیق صورت گیرد.امکان تغییر شیب دستگاه به منظور رسیدن به زمان توقف لازم مواد درخشندگی وجود دارد









مشخصات فنی دستگاه خشک کن دوار



مدل ROT3

ابعاد MM

6000×1000×2300

وزن

600KG

مصرف گاز

22 M3/HR

مصرف گازوئیل

24LIT/HR

دبی هوا

325 M3/MIN

قدرت حرارتی هوا ساز

220000KCAL/HR

توان موتور گیربکس

10 HP

دور

7RPM

طول

5000MM

قطر

650MM

ظرفیت

3 TONS/HR







نحوه عملکرد خشک کن دوار



خشک کن دوار یکی از ابزارهای مهم در صنایع غذایی، شیمیایی و بهداشتی است که برای خشک کردن پودرها و مواد گرانولی مورد استفاده قرار می‌گیرد. عملکرد اصلی این دستگاه بر پایه حرکت دوار بدنه خود و شیب آن می‌باشد. با دوران بدنه دستگاه، مواد داخل آن به صورت مارپیچی حرکت می‌کنند که باعث مخلوط و تماس مناسب مواد با هوای گرم می‌شود. این فرآیند به دلیل مجاورت مواد با هوای گرم، باعث خشک شدن سریع و موثر آنها می‌گردد. قسمت‌های تماس با مواد این دستگاه از جنس استیل ضدزنگ می‌باشد تا بهداشت مواد را تضمین کند و مواد پس از خشک شدن به حالت پودر یا گرانول درآید. این دستگاه دارای تنظیمات مختلفی برای شیب و دما می‌باشد تا بتوان برای مواد مختلف، شرایط خشک کردن متناسب فراهم کرد.

از این نوع خشک کن معمولا برای خشک کردن پودرهای مختلف در صنایع غذایی ،شیمیایی و بهداشتی استفاده میشود.طرز کار ماشین روتاری درایر به این صورت است که پودر ضمن دوران بدنه خشک کن حرکت دورانی پیدا کرده و بعلت شیب خشک کن حرکت رو به جلو نیز دارد که تواما حرکت سه بعدی مارپیچی را ایجاد میکند.



 ماشین روتاری درایر دارای پره های حمل کننده داخلی(LIFT FLIGHT) برای زیر و رو کردن پودر و تقه زن (KNOCKER) برای جلو گیری از چسبیدن پودر مرطوب در ورود می باشد . شیب ماشین خشک کن بین 1.5 تا 4 درصد قابل تنظیم می باشد .مواد پس از ورود از دهانه ورودی دستگاه روتاری درایر در اثر دمش هوای گرم رطوبت خود را از دست می دهد . مولد هوای گرم مورد  نیاز  همراه  با  ماشین  تامین مـــــی گردد







فرمول:



گرمای لازم=گرمای لازم برای افزایش درجه حرارت ار محیط به 100 سانتی گراد+گرمای نهان تبخیر آب   البته میباید بسته به نوع خشک کن راندمان تقریبی را در نظر گرفت که برای خشک کن دوار یا روتاری درایر حدود 40 در صد است.

بر اساس این محاسبات و در نظر گرفتن راندمان با مشعل 220000 کیلو کالری در ساعت تقریبا 150 کیلو گرم آب در ساعت از مواد متصاعد خواهد شد.



برای دریافت قیمت دستگاه خشک کن دوار، روتاری درایر،rotary dryer  ،ماشین الات خشک کن دوار، خشک کن دوار، خشک کن، خشک کن دوار پودر، خشک کن دوار گرانول با شماره 1الی 02144922700  تماس بگیرید.
